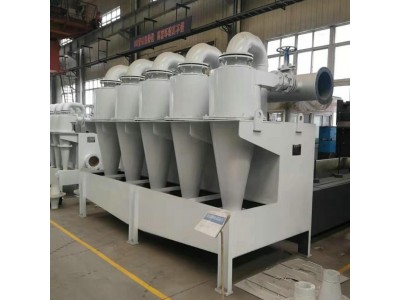

NNX系列/NTX系列耐磨分級濃縮旋流器（組）廣泛應用于選煤廠粗煤泥的回收和浮選前礦漿的預濃縮。是礦漿分級濃縮的理想設備。用于各類選煤廠可提高礦漿的濃度.提高精礦的回收率。
★技術特點：
1.根據物料分級的粒度和濃度要求更換直徑不同的底流口和溢流管，達到較好的分級效果。
2.旋流器內表面鑲有剛玉耐磨襯里（N），（也可以根據客戶要求采用耐磨鑄鐵或球墨鑄鐵等材料）（T），提高了設備的耐磨性能和使用壽命。
3.改進型分級濃縮旋流器按較好的工藝參數設計.能達到較好的分級濃縮效果。分級濃縮旋流器組將多個同規格的分級濃縮旋流器組合，通過中心 分配器將物料分配到每個旋流器中，使每個旋流器能在相同的壓力下運轉。
NN（T）X系列單臺分級濃縮旋流器主要技術參數
技術特征 型號 | 150 | 200 | 250 | 300 | 350 | 500 | 600 |
內徑（mm） | 150 | 200 | 250 | 300 | 350 | 500 | 600 |
錐角（° ） | 15 | 20 | 20 | 20 | 20 | 20 | 20 |
入料粒度（mm） | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
分級粒度（mm） | 0.01 | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | 0.2 |
處理能力（m3/h） | 10-30 | 25-35 | 30-60 | 50-80 | 70-120 | 100-180 | 160-250 |
入料壓力（Mpa） | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0. 1-0.2 | 0.1-0.2 |
NN（T）X系列分級濃縮旋流器組主要技術參數
技術特征 型號 | 150X6 | 150X8 | 200X4 | 200X6 | 200X8 | 250X4 | 250X6 |
旋流器內徑（mm） | 150 | 150 | 200 | 200 | 200 | 250 | 250 |
臺數/每組（臺） | 6 | 8 | 4 | 6 | 8 | 4 | 6 |
入料濃度 (kg/m3) | 80 | 80 | 100 | 100 | 100 | 110 | 110 |
入料粒度 (mm) | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 |
入料壓力 (Mpa) | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 |
處理能力 (m3/h) | 80-160 | 120-200 | 120-200 | 200-280 | 160-320 | 120-240 | 180-360 |
分級粒度 (mm) | 0.08 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
底流濃度 (kg/m3) | 300-400 | 300-400 | 250-350 | 250-350 | 250-350 | 250-350 | 250-350 |
溢流濃度 (kg/m3) | 15-20 | 15-20 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 |
型號 技術特征 | 250X8 | 300X4 | 300X6 | 300X8 | 350X6 | 350X8 | 350x12 |
旋流器內徑（mm） | 250 | 300 | 300 | 300 | 350 | 350 | 350 |
臺數/毎組（臺） | 8 | 4 | 6 | 8 | 6 | 8 | 12 |
入料濃度 (kg/m3) | 110 | 110 | 110 | 110 | 120 | 120 | 120 |
入料粒度 (mm) | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 |
入料壓力 (Mpa) | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 |
處理能力 (m3/h) | 240-480 | 20()-320 | 300-480 | 400-640 | 360-720 | 480-960 | 720-1440 |
分級粒度 (mm) | 0. 1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
底流濃度 (kg/m3) | 250-350 | 250-350 | 250-350 | 250-350 | 250-350 | 250-350 | 250-350 |
溢流濃度 (kg/m3) | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 |
