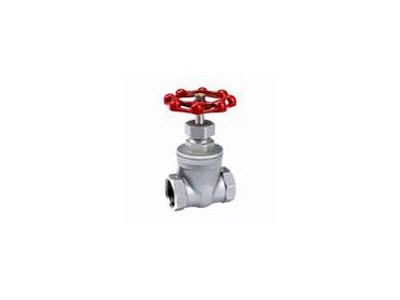

Z11H絲口閘閥的詳細資料：
Z11H、Z15T絲口閘閥通徑（DN）：15-100mm
壓力（PN）：1.0MPa-1.6MPa
適用介質：水、蒸汽、油品
適用溫度：≤4250C
閥體材質：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼

絲口閘閥主要性能規范

型號 公稱壓力PN(MPa) 試驗壓力Ps(MPa) 工作壓力P(MPa) 工作溫度(℃) 適用介質
殼體 密封 P20 P42
Z11H-25 2.5 3.8 2.8 2.5 1.4 ≤425 水、蒸汽、油品等非腐蝕性介質
Z11H-40 4.0 6.0 4.4 4.0 2.3
Z11H-64 6.4 9.6 7.0 6.4 3.7
Z11H-100 10.0 15.0 11.0 10.0 4.4
Z11H-160 16.0 24.0 17.6 16.0 -

絲口閘閥主要零件材料
零件名稱 閥體、閥蓋 閘板、閥座、閥桿 填料 閥桿螺母 手輪
材料 碳鋼 鉻不銹鋼 石墨石棉盤根或柔性石墨 銅合金 可鍛鑄鐵或球墨鑄鐵
