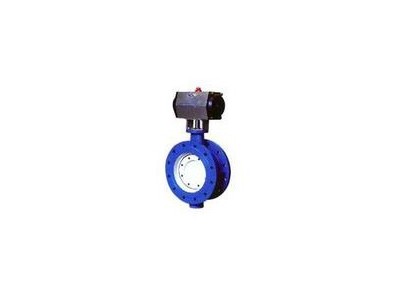

D641X氣動法蘭蝶閥,氣動襯氟蝶閥


品牌: 正封閥門
單價: 面議
起訂: 1 件
供貨總量: 1566 件
發貨期限: 自買家付款之日起 3 天內發貨
所在地: 上海
有效期至: 長期有效
最后更新: 2025-08-06 16:16
瀏覽次數: 773

公司基本資料信息
詳細說明
氣動蝶閥雙(單)作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊,從而很大程度的提高了其適用范圍。氣動蝶閥具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料,缸體內外表面經硬質陽極氧化防腐處理,大大提高了氣缸的使用壽命。氣動蝶閥使用性能穩定,廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
     蝶閥在安裝時,先關閉閥門,后進行安裝,以防止碰傷蝶板密封面。兩管道法蘭而應平行,使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大,保證不大于5mm,以防壓板受壓位置不對而變形失效。

工作原理
       當氣動執行器與電路和系統氣源接通后,空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動,從而帶動旋轉軸和球芯轉動90°。
       □氣動執行器頂部連動可視器,當綠色標志指向“開”字時標志閥門開啟。
       □回信器信號燈綠燈亮?xí)r閥門處在開啟位置,而紅燈亮?xí)r閥門處在關閉位置。
       □定位器可調節閥門管道流量。

氣動執行器主要技術參數



氣動執行器
型號 QW系列、AT系列、AW系列
氣源壓力 0.4 ~ 0.8 MPa
最大回轉角度 90°~92°
回信器 AC220V  AC110V  DC24V
控制信號 電信號:0~0Ma  4 ~20Ma   氣信號:0.02 ~0.1 MPa
控制氣源 潔凈、干燥壓縮空氣
工作溫度 -20℃ ~ +90℃
主要性能規范
名稱
型 號
公稱壓力
 PN(MPa)
試驗壓力Ps(MPa)
工作溫度
(℃)
適用介質
殼體
密封
氣動橡膠蝶閥
D67(4)1X-10
1.0
1.5
1.1
-20~80
淡水、污水、空氣、蒸汽
氣動襯四氟蝶閥
D67(4)1F-10C
1.0
1.5
1.1
≤150 腐蝕性介質
氣動硬密封蝶閥
D67(4)3H-10C
1.0
1.5
1.1
≤300
水、油類、酸類、煤粉等
