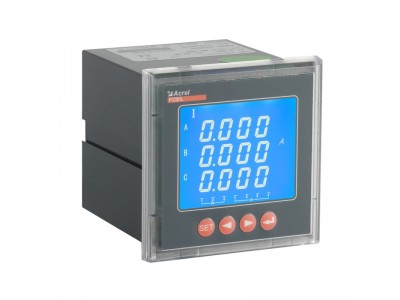

PZ 系列電能表，采用交流采樣技術，可直接或間接測量三相電網中的電流和電壓、功率、電能等電參量。既可用于本地顯示，又能與工控設備連接，組成測控系統。產品符合企業標準 Q31/C017-2016《PZ 系列交流可編程數顯智能表》的規定。

儀表具有 RS-485 通訊接口，采用兼容 Modbus-RTU 協議；可將電量信號轉換成標準的模擬量輸出；可帶四路（兩路）開關量輸入/兩路開關量輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊等參數設置和控制。

PZ系列儀表取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統,SCADA 系統和能源管理系統中。

注： 1、Profibus 通訊協議詳見隨附光盤；

2、RS485(C)通訊和 Profibus(CP)通訊為可選功能，但不能同時存在；

3、E3 為三相三線；E4 為三相四線；

4、接線方法是為幾種可選功能的組合，例：訂貨型號為 PZ42-E3/KC(8DI),接線方法見末頁：A3+C2。

5、4DI2DO2M2C 表示：4 路開關量輸入+2 路開關量輸出+2 路 4-20mA 變送輸出+2 路 RS485 通訊

6、“G”表示：660V 高壓輸入功能（三相四線系統時，相電壓輸入不高于 380V；三相三線系統時，線電壓不高于 660V。），帶 G 功能時，可以同時選擇除 4DI2DO2M2C 功能以外的其他輔助功能。
