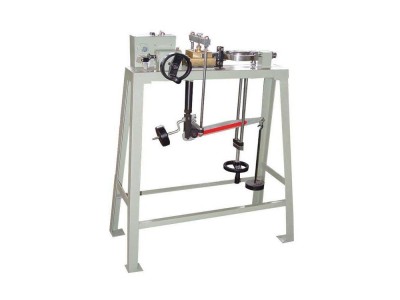

TD143-1型應變控制式直剪儀

一、用途

TD143-1型應變控制式直剪儀是由河北天棋星子檢測設備有限公司 根據《中華人民共和國行業標準 JTG E40-2007》中的《公路土工試驗規程》中的《TD143-1993 砂類土的直剪試驗》開發研制的。儀器主要用于測定土的抗剪強度，通常采用四個土樣，分別在不同垂直壓力下（400Kpa,300Kpa、200Kpa、100 Kpa、50 Kpa可選），施加水平力進行剪切以求得破壞時的剪應力，然后根據庫侖定律確定土的抗剪強度參數，內摩擦角和凝聚力。

二、技術參數：

   1.垂直載荷:400kPa,300kPa,200kPa,

     100kPa,50kPa可選擇不同載荷

   2.水平載荷:1.2kN

   3.桿杠比:1:12

   4.試件面積:30cm2

   5.電源:220V±10%50Hz

   6.儀器尺寸:850x550x1100mm（LxWxH）

   7.儀器重量:40kg
