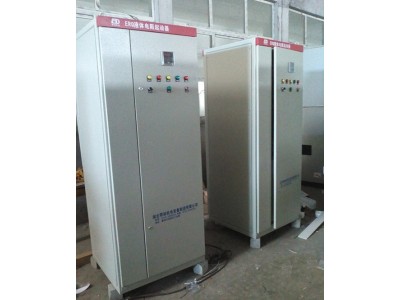

ERQ系列繞線電機液體電阻起動器是為改善大中型繞線式交流電動機的起動性能而研制的新型起動器，它是通過在電機轉子回路串入液體電阻，自動無級調整電阻阻值始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得最大起動轉矩及最小起動電流的情況下無沖擊的均勻升速，平滑起動，起動結束后轉子回路自動短接。

工作原理

在被控繞線式異步電動機的轉子回路中串入三相星形聯接的液體電阻，液阻隨電動機的起動而自動投入，并在預定的時間內液阻阻值由大變小，從而使電動機在接近額定電流和最大轉矩的情況下無沖擊均勻升速,平滑起動。起動結束，接觸器短接轉子回路。

本起動控制裝置對電網要求不高，不會產生諧波而影響電網。 特別適用于重載起動。

性能特點

• 起動電流小而且恒定，一般起動電流≤1．3倍的額定電流，降低了電機起 動溫升有效地延長電機使用壽命；

• 起動過程中幾乎沒有壓降，對電網無沖擊，不影響其它用電設備；

• 起動過程平滑，對機械設備無沖擊，延長機械的使用壽命；

• 可連續起動5-10次，克服了頻敏起動器無法連續起動的毛病；

• 可在低電壓下起動：380V電機在340V時，6KV電機在5.5KV時，10KV電機在9KV時，均可順利起動；

• 結構簡單、可靠，安裝、維護方便，全部操作自動化；

• 具有起動超時、失壓、超行程、超溫、液位低等多種保護功能；

• 電液箱用進口聚丙乙烯材料制作，采用模具一次成型或熔化焊接，避免了粘接容易出現的裂縫，聚丙烯材料可長期承受150℃的高溫，保證了電液箱使用壽命；

• 電液箱采用三相局部連通的結構形式，可使三相電阻完全平衡，從而保證了電機起動的平衡性和起動過程的平滑性；

• 絲桿采用梯形螺紋，使傳動機構運行平穩，保證了電機起動的平穩性，并且保證絲桿使用壽命；

• 星點接觸器上主回路采用三角形連接法，使每個主觸點所通電流下降25％以上，保證星點接觸器使用壽命；

• 本起動控制裝置占用場地少，起動電流小，起動平穩無沖擊，減少外部連線及故障環節，運行可靠，操作方便；

• 對于氣溫較低的地區適用的加熱型，設計了低溫自動加熱和過熱自動切除功能。
