產品詳情

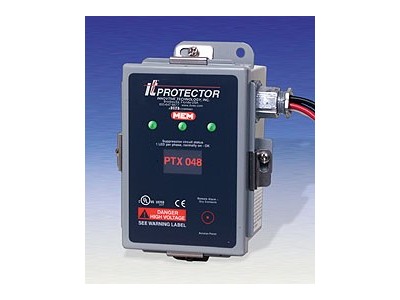

伊頓創新技術 PTX400/PTE400電涌保護裝置

相關產品型號有：PTX400,PTE400,PTX400-3Y201,PTE400-3Y201,PTE400-3Y201-D/SD,PTE400-3Y201-D/SD

技術參數概要
峰值通流容量： 每相400KA，每模式 200KA
ANSI/IEEE C62.41安裝位置：B和C
應用：高電涌活躍程度區，工業應用包括大容量進線柜、大容量分配電柜和單個大型負載
保用期：20年
產品標識：UL1449第2 版，cUL, UL1283
制造商資質：ISO9001:1994 質量管理證書BSI FM 30833

機械性能參數
外殼：噴漆鋼結構，全天候；防護等級NEMA4（IP66）
固定：內置穿管導線和多點安裝固定角
連接：#14-1/0(2.5-50mm2)多股導線
重量：約14.5公斤（32磅）
工作溫度：-400F（-400C）— +1850F（+850C）

電氣性能參數
保護模式：全模式，（三相Y型10個模式）L-N, L-L（差模），L-G, N-G（共模）
輸入電源頻率：PTX:47-420 Hz; PTE和-SD：47-64 Hz
響應時間：PTX￡ 1納秒, PTE<1納秒
電容：PTE: 每模式<10 μF
診斷指示：LED指示，每相正常綠燈亮，遠端報警接口（C類干式常開常閉觸點）
短路電流保護：200 kAIC的 100安培RK5熔絲（出廠未提供）
最大EMI/RFI衰減－Mil-std-220

選項
動態跟蹤網絡(ATN)： PTE
聲音報警，電涌計數和缺相監視器(S.M.A.R.T.TM):：(-SD后綴)
不銹鋼NEMA Type 4X外殼： (-SS后綴)(事先通知工廠，有最少數量要求)
內置熔絲：(-L后綴)(最新圖紙致電我司查詢)
內置熔絲加開關：(-D后綴)(最新圖紙致電我司查詢)
ARM-3 遠程報警模塊
